一、 項目概況

　　1.1 項目背景

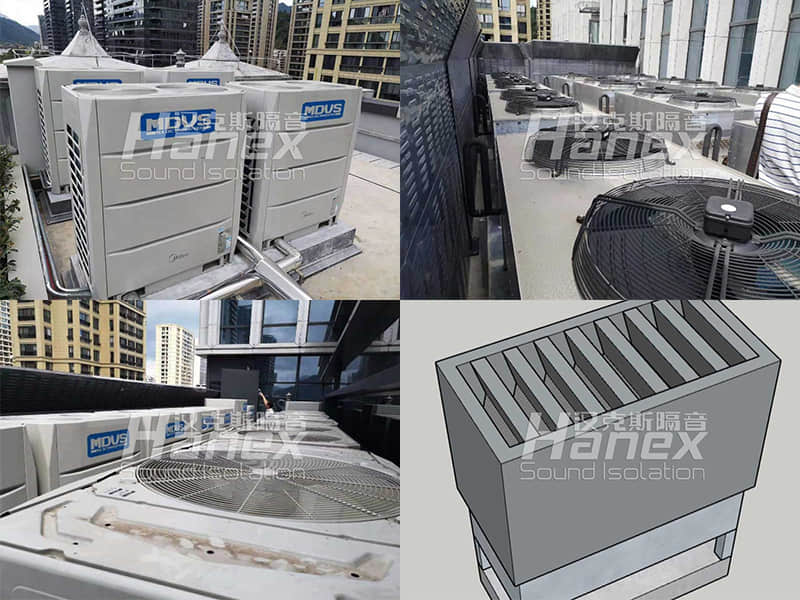

　　建德農商銀行新大樓位于建德市橋東路匯金大廈旁，現大樓旁小區住戶反映新大樓室外空調噪聲運行影響住戶正常生活。根據我司人員現場勘測，噪聲主要集中在四層平臺、五層平臺及八層平臺，均為空調外機噪聲。

　　四層平臺空調外機風口噪聲值為75.1dB(A)，五層平臺精密空調室外機風口噪聲值為76.1dB(A)。現針對三處空調外機進行降噪方案設計。

　　1.2 噪聲源分析

　　空調外機噪聲主要有風機噪聲、機械噪聲以及電機電磁噪聲等疊加而成，其中風機噪聲是主要噪聲源。

　　1)風機噪聲：其噪聲主要是以中低頻噪聲為主的空氣動力性噪聲。空氣動力性噪聲由旋轉噪聲和渦流噪聲組成，是旋轉噪聲和渦流噪聲相互混雜的結果。旋轉噪聲是由于風機葉片旋轉時，葉片打擊周圍的氣體介質、引起周圍氣體的壓力脈動而形成的。渦流噪聲又稱紊流噪聲，風機轉動時，使空氣產生紊流，在葉片的背側形成渦流，產生氣流呼嘯聲。

　　2)機械噪聲：空調外機機械噪聲主要是電機及其減速傳動系統產生的噪聲。電機機械噪聲主要是由轉子不平衡引起的低頻聲、軸承摩擦和裝配誤差引起的高頻噪聲、結構共振產生的噪聲組成。電機皮帶減速傳動多采用三角皮帶，其發生的噪聲不大;當采用齒輪減速傳動時，齒輪嚙合發生的撞擊與摩擦會產生振動和噪聲。

　　3)電磁噪聲：電磁噪聲是由于電機空隙中磁場脈動、定子與轉子之間交變電磁引力、磁致伸縮引起電機結構振動而產生的噪聲。

　　根據現場勘測情況，四層及五層空調外機周圍已搭建高度約為2m的聲屏障，測量后其隔聲量約為10 dB(A)。但屏障高度較低，無法減弱噪聲對于小區高層住戶的影響。考慮到現場實際情況，該降噪方案按樓層分為3期進行降噪處理。

　　二、 執行標準

　　2.1 環境噪聲限值

　　依據現場實際情況及《聲環境治理標準》，本項目位于商住混雜區，降噪目標為居民樓區域滿足《城市區域環境噪聲標準》(GB3096-93) 2類要求。測量方法按《城市區域環境噪聲測量方法》(GB/T14623)。在排除其它干擾噪聲源的條件下，敏感點噪聲值晝間不高60dB(A)，夜間不高于50dB(A)

　　三、 噪聲治理方案

　　3.1 噪聲治理方案設計

　　根據現場環境、噪聲源值的大小、頻譜、噪聲源位置關系、降噪目標及設備工藝要求等因素，結合公司以往同類型工程噪聲控制經驗，將空調外機噪聲按樓層分為3期進行治理：

　　1期：5樓平臺精密空調室外機安裝排風消聲器;

　　2期：4樓平臺空調外機安裝排風消聲器;

　　3期：8樓平臺空調外機安裝排風消聲。

　　3.2 噪聲控制具體方案

　　3.2.1 五樓消聲器設計(1期)

　　(1)五樓精密空調室外機(KSV045A22)風口處安裝排風消聲器，消聲器尺寸為L2000*W1100*H1500mm，內置消聲插片。

　　(2)消聲器總高度1500mm，分2段消聲，風口上方留有600mm空腔。風口上方空腔的擴容效果具有抗性消聲作用，通過降低風速，能有效降低風口處空氣動力性噪聲。根據現場勘測所得噪聲頻譜分析，精密空調外機排風口噪聲低頻較高，因此選用100mm-120mm厚消聲插片，間距控制在100mm-120mm，保證消聲器對低頻噪聲的消聲量。

　　(3)消聲器外壁厚度選用80mm-100mm厚吸隔聲模塊板，模塊板采用1.0mm以上冷軋鍍鋅鋼板+阻尼+容重36kg/m3-60 kg/m3多纖維玻璃棉+玻璃絲布包裹+厚度0.8mm-1mm冷軋鍍鋅穿孔板。

　　(4)若安裝完消聲器后，未達到目標，可增加降噪措施。由于現場已安裝有高度為2m的屏障板，因此可考慮為排風消聲器配備吸隔聲掛板，控制壓縮機噪聲。掛板高度設置為300mm-500mm，掛板與設備側邊留有100mm以上空隙，保證設備正常進風，消聲器掛板采用50方管搭建框架支撐。

　　3.2.2 四樓消聲器設計(2期)

　　(1)四樓平臺空調外機(MDV-450(16)W/D2SN1-8V1、MDV-500(16)W/D2SN1-8V1)風口安裝排風消聲器，尺寸為L16000*W1100*H1500mm，內置消聲插片。

　　(2)消聲器總高度1500mm，分2段消聲，風口上方留有600mm空腔。根據現場勘測所得噪聲頻譜分析，空調外機排風口噪聲與五樓精密空調類似，低頻噪聲較高，因此選用100mm-150mm厚消聲插片，間距控制在100mm-150mm，保證消聲器對低頻噪聲的消聲量。

　　(3)消聲器外壁厚度選用80mm-100mm厚吸隔聲模塊板，模塊板結構為：1.2mm以上冷軋鍍鋅鋼板+阻尼+容重48kg/m3以上多纖維玻璃棉+玻璃絲布包裹+厚度0.8mm以上冷軋鍍鋅穿孔板。

　　(4)由于現場已安裝有2.5m的屏障板，改動屏障較為不便，因此安裝排風消聲器后未達到治理目標，可考慮吧配備吸隔聲掛板，控制壓縮機噪聲。掛板高度設置為400mm-600mm，保證掛板與設備側面存在120mm以上空隙，采用50方管搭建框架支撐，框架搭建避開現場管道。

　　3.2.3 八樓消聲器及屏障設計(3期)

　　(1)八樓四臺空調外機與四樓平臺外機相同，因此使用一致的排風消聲器。由于八樓平臺未安裝吸隔聲屏障，因此在安裝排風消聲器的同時在靠居民樓一側設置L型吸隔聲屏障。

　　(2)吸隔聲屏障為4.5+4.5m的L型屏障，高度為3m。吸隔聲屏障板厚度為100mm，內側面穿孔吸聲。吸隔音板塊背面板采用大于1.2mm的冷軋鍍鋅鋼板，內層采用3mm阻尼隔音氈，中間填充厚度48kg/m3-60kg/m3超細纖維玻璃棉，超細玻璃棉用高密度吸音玻璃絲布包裹，正面采用厚度大于0.8mm的鍍鋅穿孔板。
